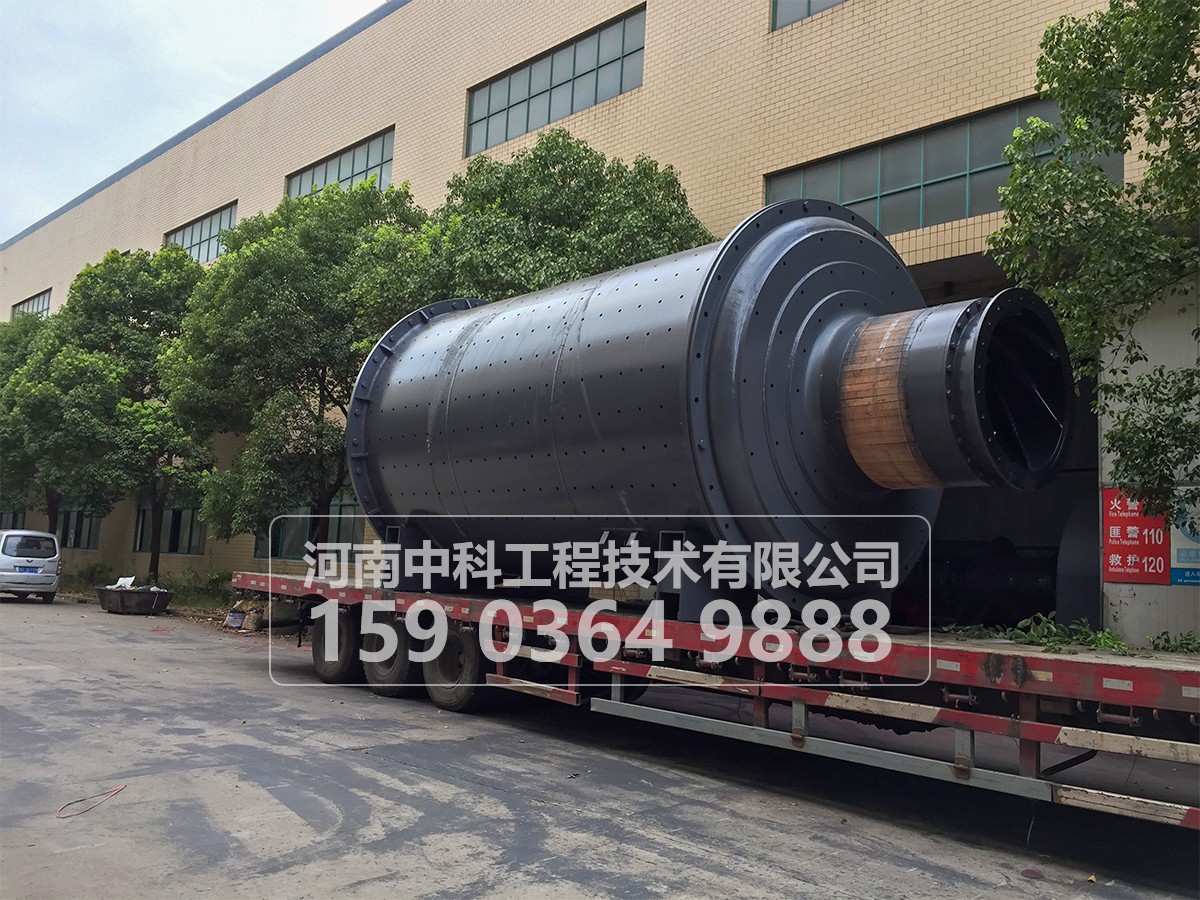

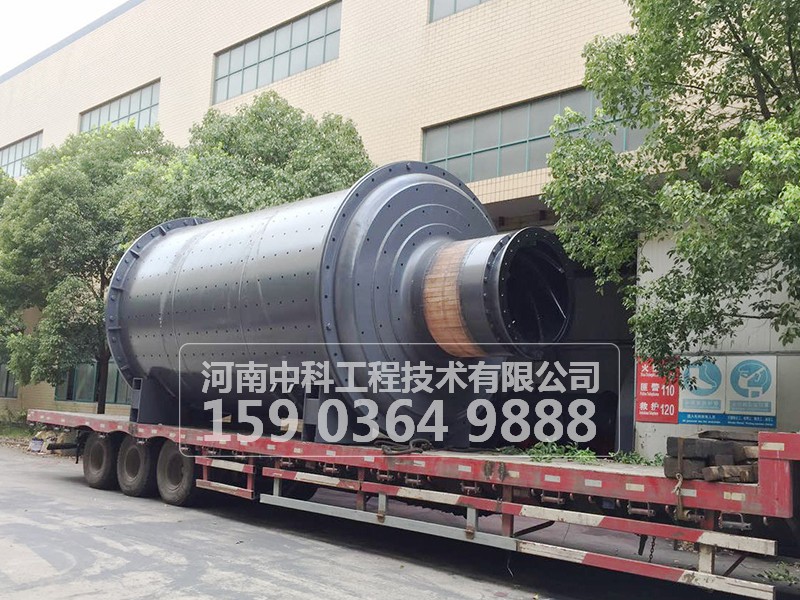

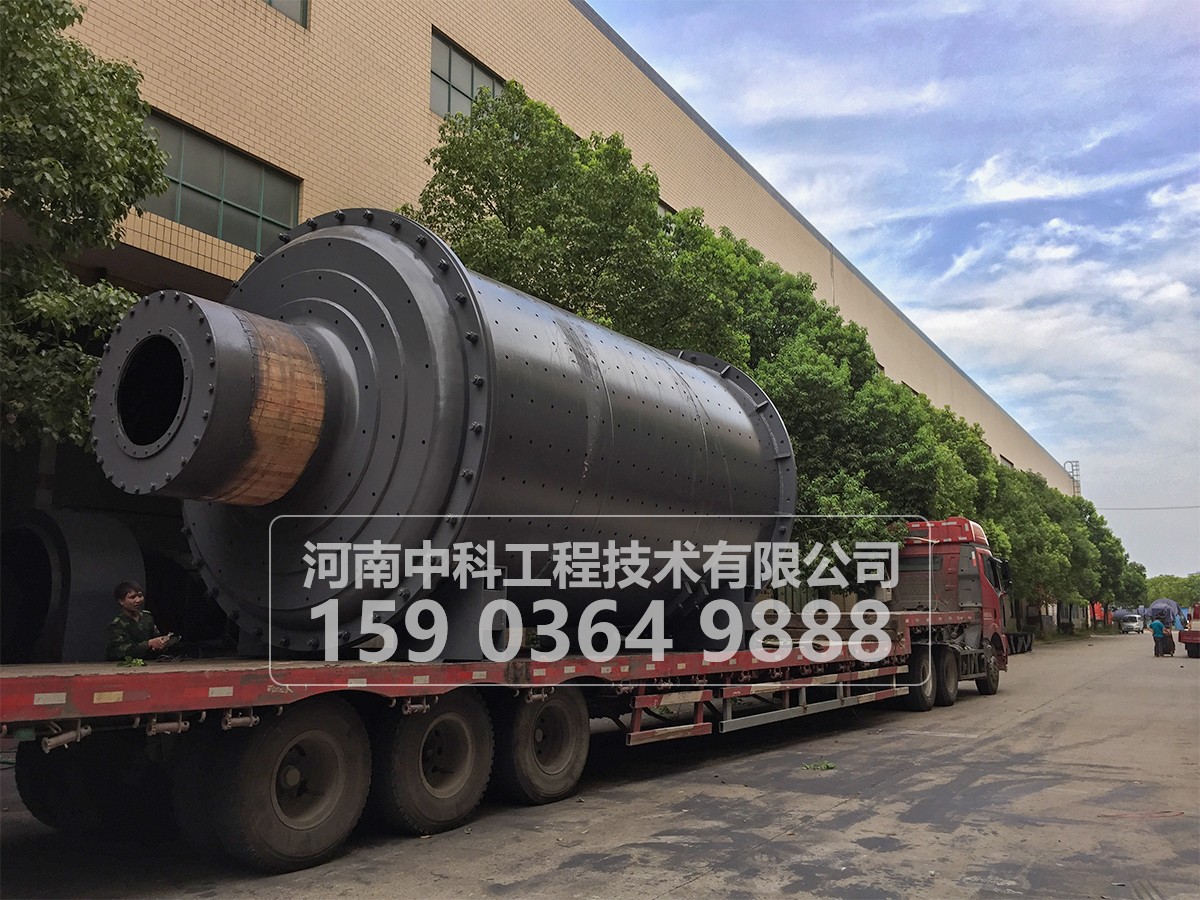

格子型球磨機多用于兩段磨礦中的 段或要求排礦較粗場合。格子球磨機的構造除排礦端安裝有排框格子板外，其他都和溢流球磨機相似。 格子型球磨機與溢流型磨機主要由筒體、給礦器、排礦器、傳動裝置、軸承和潤滑系統(tǒng)等六個部分組成。

格子型球磨機大體構造由筒體、筒體襯板、大齒環(huán)、排礦格子、給礦器組成，除排礦端安裝有排礦格子板外，其他都和溢流型球磨機相似。格子型球磨機的排礦端蓋及格子板構造如圖、格子襯板、軸承內套、中空軸頸、簸箕形襯板、中心襯板、筋條、楔鐵組成。在排礦端的帶有中空軸頸的端蓋內，裝有軸承內套和排礦格子。排礦格子由中心襯板、格子襯板和簸箕形襯板等組成。在端蓋的內壁上鑄有八根放射狀的筋條，將端蓋分成八個扇形室，在每個扇形室內安裝簸箕形襯板，并用螺釘固定在端蓋上，然后將格子板安裝在由簸箕襯板所形成的每個扇形室上。格子襯板有兩種結構形式:一種是由兩塊合成一組，由楔鐵壓緊，楔鐵則用螺釘穿過筋條固緊在端蓋上，中心部分用中心襯板止口托住, 以免它們傾斜和脫落;另一種是把兩塊合成一塊，直接用螺釘固定。中心襯板是星形的，它由兩塊組成，用螺釘固定在筋條上。

格子型球磨機性能參數(shù)表
